- Katalogové číslo: B-80-35-2712
Svařovací pistole určená pro přivařování svorníků zdvihovým zážehem. Umožňuje přivařování v rozsahu 3 – 12 mm.
Typ svorníku dle ČSN EN ISO 13918.
Svařovací pistole nabízí druhou generaci automatického vyrovnávání délkových tolerancí ± 2 mm a přednastavený zdvih 2,0 mm. Tyto funkce zaručují výborné výsledky svaru bez dříve velmi problematického nastavování zdvihu.
Základní verze pistole PHM – 10 je s pouzdrovým vedením. S vysokou přesností je možné počítat u inovované verze PHM – 110 s ložiskovým vedením.
Jednoduchá obsluha zaručená vyrovnáváním délkových tolerancí a přednastaveným zdvihem zaručují bezproblémový provoz.
Technická specifikace produktu
Svařovací rozsah ( mm )
Ø 3 – 12
Materiál (svorník / plech)
ocel, nerez a žáruvzdorná ocel
Délka svorníků ( mm )
10 – 500, dle příslušenství
Svařovací kabelace ( m / mm2 )
5,0 / 35
Koncovka řídící kabelace
7 pólová
Rozměry ( mm )
55 x 130 x 175
Váha ( kg )
0,95
Způsob přivařování
Zdvihový zážeh
Vybavení
pouzdrové vedení
- Katalogové číslo: B-80-35-2716
Svařovací pistole určená pro přivařování svorníků zdvihovým zážehem. Umožňuje přivařování v rozsahu 3 – 16 mm.
Typ svorníku dle ČSN EN ISO 13918.
Svařovací pistole nabízí automatického vyrovnávání délkových tolerancí a přednastavený zdvih 2,5 mm. Tyto funkce zaručují výborné výsledky svaru bez dříve velmi problematického nastavování zdvihu. Pro přivařování větších průměrů je možné nastavit olejové tlumení, které zpomalí rychlost pohybu svorníku do tavné lázně.
Pistole je vybavena rovněž ložiskovým vedením.
Jednoduchá obsluha zaručená vyrovnáváním délkových tolerancí a přednastaveným zdvihem zaručují bezproblémový provoz.
Typ svorníku dle ČSN EN ISO 13918.
Svařovací pistole nabízí automatického vyrovnávání délkových tolerancí a přednastavený zdvih 2,5 mm. Tyto funkce zaručují výborné výsledky svaru bez dříve velmi problematického nastavování zdvihu. Pro přivařování větších průměrů je možné nastavit olejové tlumení, které zpomalí rychlost pohybu svorníku do tavné lázně.
Pistole je vybavena rovněž ložiskovým vedením.
Jednoduchá obsluha zaručená vyrovnáváním délkových tolerancí a přednastaveným zdvihem zaručují bezproblémový provoz.
Technická specifikace produktu
Svařovací rozsah ( mm )
Ø 3 – 16
Materiál (svorník / plech)
ocel, nerez a žáruvzdorná ocel
Délka svorníků ( mm )
10 – 500, dle příslušenství
Svařovací kabelace ( m / mm2 )
5,0 / 50
Koncovka řídící kabelace
7 pólová
Rozměry ( mm )
67 x 172 x 255
Váha ( kg )
1,7
Způsob přivařování
Zdvihový zážeh
Vybavení
ložiskové vedení

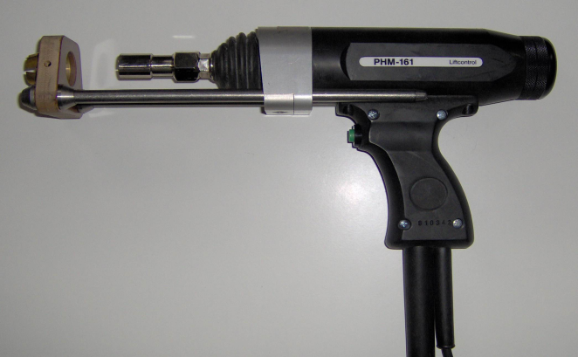

- Katalogové číslo: B-80-35-1252
Svařovací pistole určená pro přivařování svorníků zdvihovým zážehem. Umožňuje přivařování v rozsahu 3 – 16 mm.
Typ svorníku dle ČSN EN ISO 13918.
Svařovací pistole nabízí automatického vyrovnávání délkových tolerancí. Zdvih je nastavitelný v rozsahu 0 – 4 mm, stupňovitě po 0,3 mm.
Svařovací pistole vybavena olejovým tlumením, které zpomalí rychlost pohybu svorníku do tavné lázně. Pistole je vybavena rovněž ložiskovým vedením.
Jednoduchá obsluha a robustní stavba předurčuje pistoli pro nasazení na stavbách a těžkých provozech.
Svařovací pistole může být vybavena integrovanou sondou, která umožňuje odečítání zdvihu na dipleji stroje. Při svaru zároveň monitoruje hloubku vnoření svorníku do tavné zóny.
Typ svorníku dle ČSN EN ISO 13918.
Svařovací pistole nabízí automatického vyrovnávání délkových tolerancí. Zdvih je nastavitelný v rozsahu 0 – 4 mm, stupňovitě po 0,3 mm.
Svařovací pistole vybavena olejovým tlumením, které zpomalí rychlost pohybu svorníku do tavné lázně. Pistole je vybavena rovněž ložiskovým vedením.
Jednoduchá obsluha a robustní stavba předurčuje pistoli pro nasazení na stavbách a těžkých provozech.
Svařovací pistole může být vybavena integrovanou sondou, která umožňuje odečítání zdvihu na dipleji stroje. Při svaru zároveň monitoruje hloubku vnoření svorníku do tavné zóny.
Technická specifikace produktu
Svařovací rozsah ( mm )
Ø 3 – 16
Materiál (svorník / plech)
ocel, nerez a žáruvzdorná ocel
Délka svorníků ( mm )
10 – 500, dle příslušenství
Svařovací kabelace ( m / mm2 )
5,0 / 50
Koncovka řídící kabelace
12 ti pólová
Rozměry ( mm )
67 x 172 x 277
Váha ( kg )
1,8
Způsob přivařování
Zdvihový zážeh
Vybavení
ložiskové vedení
- Katalogové číslo: B-80-35-1253
Svařovací pistole určená pro přivařování svorníků zdvihovým zážehem. Umožňuje přivařování v rozsahu 3 – 19 mm.
Typ svorníku dle ČSN EN ISO 13918.
Svařovací pistole nabízí automatického vyrovnávání délkových tolerancí. Zdvih je nastavitelný v rozsahu 0 – 4 mm, stupňovitě po 0,3 mm.
Svařovací pistole vybavena olejovým tlumením, které zpomalí rychlost pohybu svorníku do tavné lázně. Pistole je vybavena rovněž ložiskovým vedením.
Jednoduchá obsluha a robustní stavba předurčuje pistoli pro nasazení na stavbách a těžkých provozech.
Svařovací pistole může být vybavena integrovanou sondou, která umožňuje odečítání zdvihu na dipleji stroje. Při svaru zároveň monitoruje hloubku vnoření svorníku do tavné zóny.
Typ svorníku dle ČSN EN ISO 13918.
Svařovací pistole nabízí automatického vyrovnávání délkových tolerancí. Zdvih je nastavitelný v rozsahu 0 – 4 mm, stupňovitě po 0,3 mm.
Svařovací pistole vybavena olejovým tlumením, které zpomalí rychlost pohybu svorníku do tavné lázně. Pistole je vybavena rovněž ložiskovým vedením.
Jednoduchá obsluha a robustní stavba předurčuje pistoli pro nasazení na stavbách a těžkých provozech.
Svařovací pistole může být vybavena integrovanou sondou, která umožňuje odečítání zdvihu na dipleji stroje. Při svaru zároveň monitoruje hloubku vnoření svorníku do tavné zóny.
Technická specifikace produktu
Svařovací rozsah ( mm )
Ø 3 - 19
Materiál (svorník / plech)
ocel, nerez a žáruvzdorná ocel
Délka svorníků ( mm )
10 - 500
Svařovací kabelace ( m / mm2 )
2,0/ 95
Koncovka řídící kabelace
12 ti pólová
Rozměry ( mm )
68 x 180 x 220
Váha ( kg )
1,8
Způsob přivařování
zdvihový zážeh
Vybavení
ložiskové vedení
- Katalogové číslo: B-80-35-1254
Svařovací pistole určená pro přivařování svorníků zdvihovým zážehem. Umožňuje přivařování v rozsahu 3 – 22 mm.
Typ svorníku dle ČSN EN ISO 13918.
Svařovací pistole nabízí automatického vyrovnávání délkových tolerancí. Zdvih je nastavitelný v rozsahu 0 – 6 mm, stupňovitě po 0,3 mm. Nastavení zdvihu 4 mm a více předurčuje pistoli k přivařování spřahovacích trnů skrz plechy.
Svařovací pistole vybavena olejovým tlumením, které zpomalí rychlost pohybu svorníku do tavné lázně. Pistole je vybavena rovněž ložiskovým vedením.
Jednoduchá obsluha a robustní stavba předurčuje pistoli pro nasazení na stavbách a těžkých provozech.
Svařovací pistole může být vybavena integrovanou sondou, která umožňuje odečítání zdvihu na dipleji stroje. Při svaru zároveň monitoruje hloubku vnoření svorníku do tavné zóny.
Typ svorníku dle ČSN EN ISO 13918.
Svařovací pistole nabízí automatického vyrovnávání délkových tolerancí. Zdvih je nastavitelný v rozsahu 0 – 6 mm, stupňovitě po 0,3 mm. Nastavení zdvihu 4 mm a více předurčuje pistoli k přivařování spřahovacích trnů skrz plechy.
Svařovací pistole vybavena olejovým tlumením, které zpomalí rychlost pohybu svorníku do tavné lázně. Pistole je vybavena rovněž ložiskovým vedením.
Jednoduchá obsluha a robustní stavba předurčuje pistoli pro nasazení na stavbách a těžkých provozech.
Svařovací pistole může být vybavena integrovanou sondou, která umožňuje odečítání zdvihu na dipleji stroje. Při svaru zároveň monitoruje hloubku vnoření svorníku do tavné zóny.
Technická specifikace produktu
Svařovací rozsah ( mm )
Ø 3 - 22
Materiál (svorník / plech)
ocel, nerez a žáruvzdorná ocel
Délka svorníků ( mm )
10 - 500
Svařovací kabelace ( m / mm2 )
2,0/ 95
Koncovka řídící kabelace
12 ti pólová
Rozměry ( mm )
68 x 180 x 295
Váha ( kg )
2,45
Způsob přivařování
zdvihový zážeh
Vybavení
ložiskové vedení

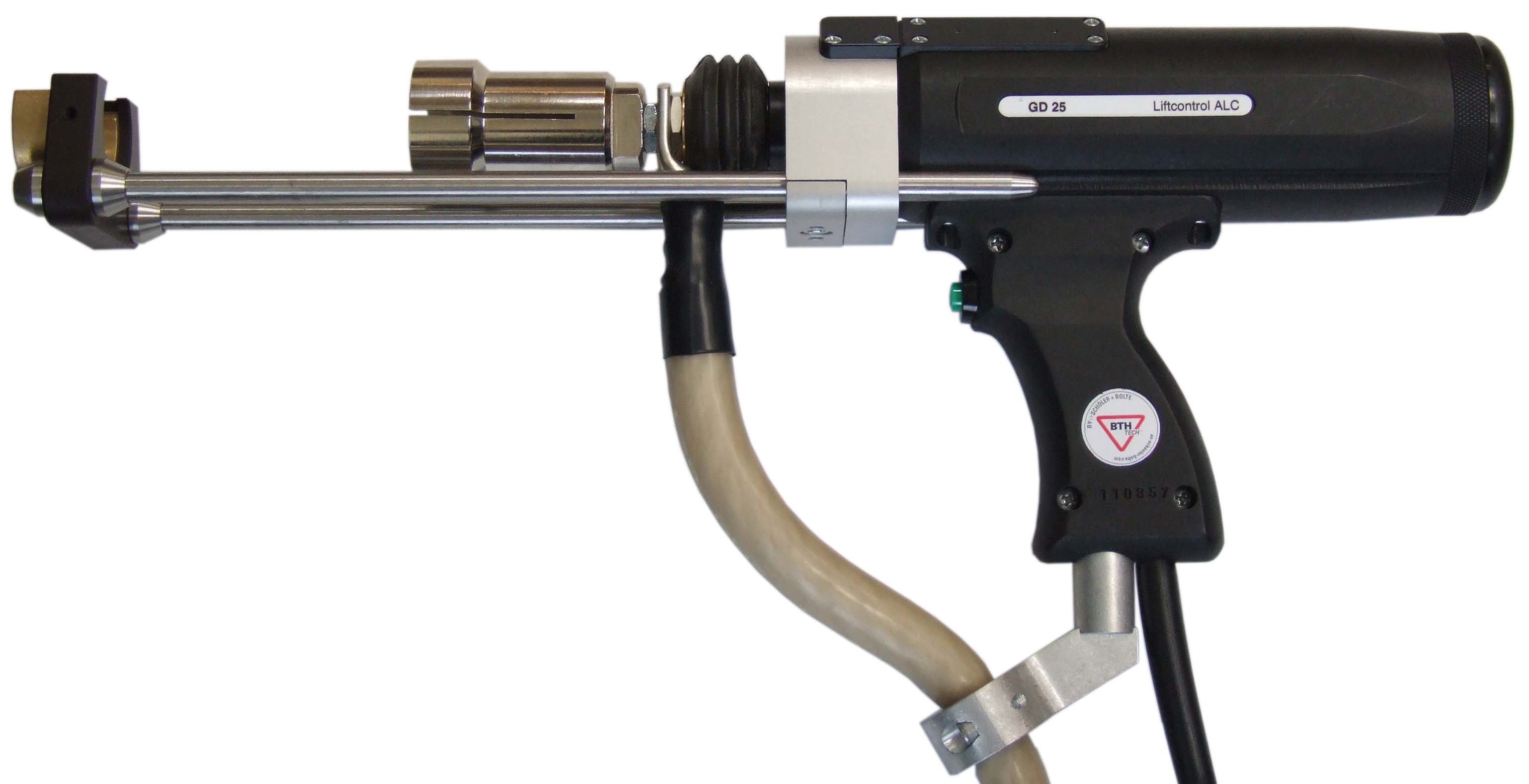

- Katalogové číslo: B-80-35-1255
Svařovací pistole určená pro přivařování svorníků zdvihovým zážehem. Umožňuje přivařování v rozsahu 3 – 25 mm.
Typ svorníku dle ČSN EN ISO 13918.
Svařovací pistole nabízí automatického vyrovnávání délkových tolerancí. Zdvih je nastavitelný v rozsahu 0 – 6 mm, stupňovitě po 0,3 mm. Nastavení zdvihu 4 mm a více předurčuje pistoli k přivařování spřahovacích trnů skrz plechy.
Svařovací pistole vybavena olejovým tlumením, které zpomalí rychlost pohybu svorníku do tavné lázně. Pistole je vybavena rovněž ložiskovým vedením.
Jednoduchá obsluha a robustní stavba předurčuje pistoli pro nasazení na stavbách a těžkých provozech.
Svařovací pistole může být vybavena integrovanou sondou, která umožňuje odečítání zdvihu na dipleji stroje. Při svaru zároveň monitoruje hloubku vnoření svorníku do tavné zóny.
Typ svorníku dle ČSN EN ISO 13918.
Svařovací pistole nabízí automatického vyrovnávání délkových tolerancí. Zdvih je nastavitelný v rozsahu 0 – 6 mm, stupňovitě po 0,3 mm. Nastavení zdvihu 4 mm a více předurčuje pistoli k přivařování spřahovacích trnů skrz plechy.
Svařovací pistole vybavena olejovým tlumením, které zpomalí rychlost pohybu svorníku do tavné lázně. Pistole je vybavena rovněž ložiskovým vedením.
Jednoduchá obsluha a robustní stavba předurčuje pistoli pro nasazení na stavbách a těžkých provozech.
Svařovací pistole může být vybavena integrovanou sondou, která umožňuje odečítání zdvihu na dipleji stroje. Při svaru zároveň monitoruje hloubku vnoření svorníku do tavné zóny.
Technická specifikace produktu
Svařovací rozsah ( mm )
2 - 25
Materiál (svorník / plech)
ocel, nerez a žáruvzdorná ocel
Délka svorníků ( mm )
10 - 500
Svařovací kabelace ( m / mm2 )
2,0/ 120
Koncovka řídící kabelace
12 ti pólová
Rozměry ( mm )
68 x 180 x 295
Způsob přivařování
zdvihový zážeh
Vybavení
ložiskové vedení

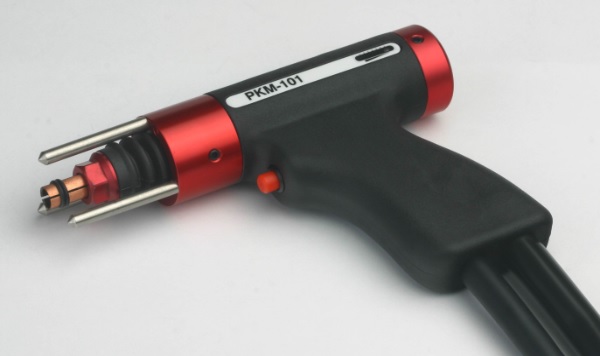

- Katalogové číslo: B-90-10-2127
Svařovací pistole určená pro kontaktní přivařování svorníků hrotovým zážehem. Umožňuje přivařování se svařovacím časem 2 – 5 msec. Typ svorníku dle ČSN EN ISO 13918. Díky možnosti nastavování přítlaku je možné přivařování na různé povrchy a materiály, např. pozinkovaný plech, válcované plechy, apod. Jednoduché ovládání a robustní provedení zvýhodňují pistoli pro práci nejen v provozech, ale také na stavbách a jiných složitých podmínkách. Základní verze pistole PKM – 1B je s pouzdrovým vedením. S vysokou přesností je možné počítat u inovované verze PKM – 101 s ložiskovým vedením. Jednoduchá obsluha, spolehlivost a délka kabelace 6,5 m zaručuje bezporuchový a kvalitní provoz.
Technická specifikace produktu
Svařovací rozsah ( mm )
Ø 2 – 10
Materiál (svorník / plech)
ocel, nerez, pozinkovaný plech ( podm. hliník)
Délka svorníků ( mm )
6 – 40, s příslušenstvím libovolná
Svařovací kabelace ( m / mm2 )
6,5 / 25
Koncovka řídící kabelace
7 pólová
Rozměry ( mm )
40 x 130 x 183
Váha ( kg )
0,7
Způsob přivařování
hrotový zážeh, kontaktní
Vybavení
ložiskové vedení
- Katalogové číslo: B-90-10-2227
Svařovací pistole určená pro zdvihové přivařování svorníků hrotovým zážehem. Umožňuje přivařování se svařovacím časem 1 - 3 msec. Typ svorníku dle ČSN EN ISO 13918. Nastavování zdvihu 0,5 – 6 mm nabízí mnoho variant nastavení pro různé svařovací úlohy a nasazení. Zvlášť výhodné je přivařování touto pistolí na tenké a korozivzdorné plechy. Při nasazení na neželezné materiály (hliník, mosaz a měď) je dosahováno kvalitních spojů. Jednoduché nastavování zdvihu pomocí nastavovacího víčka a stupnice. Inovací je přesné stupňovité nastavování po 0,1 mm, Základní verze pistole PHM – 1A je s pouzdrovým vedením. S vysokou přesností je možné počítat u inovované verze PHM – 101 s ložiskovým vedením. Jednoduchá obsluha, spolehlivost a délka kabelace 3,5 m zaručuje bezporuchový a kvalitní provoz.
Technická specifikace produktu
Svařovací rozsah ( mm )
Ø 2 – 10
Materiál (svorník / plech)
ocel, nerez, mosaz a hliník
Délka svorníků ( mm )
6 – 40, s příslušenstvím libovolná
Svařovací kabelace ( m / mm2 )
3,5 / 25
Koncovka řídící kabelace
7 pólová
Rozměry ( mm )
40 x 130 x 183
Váha ( kg )
0,7
Způsob přivařování
hrotový zážeh, kontaktní
Vybavení
ložiskové vedení
- Katalogové číslo: B-90-10-3331
Svařovací pistole určená pro přivařování svorníků zdvihovým zážehem. Umožňuje přivařování v rozsahu 2 – 10 mm.
Typ svorníku dle ČSN EN ISO 13918.
Svařovací pistole nabízí druhou generaci automatického vyrovnávání délkových tolerancí ± 2 mm a přednastavený zdvih 1,5 mm. Tyto funkce zaručují výborné výsledky svaru bez dříve velmi problematického nastavování zdvihu.
Základní verze pistole PHM – 10 je s pouzdrovým vedením. S vysokou přesností je možné počítat u inovované verze PHM – 110 s ložiskovým vedením.
Jednoduchá obsluha zaručená vyrovnáváním délkových tolerancí a přednastaveným zdvihem zaručují bezproblémový provoz.
Typ svorníku dle ČSN EN ISO 13918.
Svařovací pistole nabízí druhou generaci automatického vyrovnávání délkových tolerancí ± 2 mm a přednastavený zdvih 1,5 mm. Tyto funkce zaručují výborné výsledky svaru bez dříve velmi problematického nastavování zdvihu.
Základní verze pistole PHM – 10 je s pouzdrovým vedením. S vysokou přesností je možné počítat u inovované verze PHM – 110 s ložiskovým vedením.
Jednoduchá obsluha zaručená vyrovnáváním délkových tolerancí a přednastaveným zdvihem zaručují bezproblémový provoz.
Technická specifikace produktu
Svařovací rozsah ( mm )
Ø 2 – 10
Materiál (svorník / plech)
ocel, nerez, pozinkovaný plech ( podm. hliník)
Délka svorníků ( mm )
6 – 40, s příslušenstvím libovolná
Svařovací kabelace ( m / mm2 )
5,0 / 35
Koncovka řídící kabelace
7 pólová
Rozměry ( mm )
40 x 130 x 183
Váha ( kg )
0,8
Způsob přivařování
zdvihový zážeh
Vybavení
ložiskové vedení
- Katalogové číslo: B-80-35-2713
Svařovací pistole určená pro přivařování svorníků zdvihovým zážehem. Umožňuje přivařování v rozsahu 3 –12 mm. Typ svorníku dle ČSN EN ISO 13918. Svařovací pistole nabízí druhou generaci automatického vyrovnávání délkových tolerancí ± 2 mm a přednastavený zdvih 2,0 mm. Tyto funkce zaručují výborné výsledky svaru bez dříve velmi problematického nastavování zdvihu. Základní verze pistole PHM – 12 je s pouzdrovým vedením. S vysokou přesností je možné počítat u inovované verze PHM – 112 s ložiskovým vedením. Jednoduchá obsluha zaručená vyrovnáváním délkových tolerancí a přednastaveným zdvihem zaručují bezproblémový provoz.
Technická specifikace produktu
Svařovací rozsah ( mm )
Ø 3 – 12
Materiál (svorník / plech)
ocel, nerez a žáruvzdorná ocel
Délka svorníků ( mm )
10 – 500, dle příslušenství
Svařovací kabelace ( m / mm2 )
5,0 / 35
Koncovka řídící kabelace
7 pólová
Rozměry ( mm )
55 x 130 x 175
Váha ( kg )
0,95
Způsob přivařování
Zdvihový zážeh
Vybavení
ložiskové vedení
- Katalogové číslo: B-80-35-1252-1
Svařovací pistole určená pro přivařování svorníků zdvihovým zážehem. Umožňuje přivařování svorníků a trnů v rozsahu 3 – 16 mm. Typ svorníku dle ČSN EN ISO 13918. Svařovací pistole nabízí automatického vyrovnávání délkových tolerancí. Zdvih je nastavitelný v rozsahu 0 – 4 mm, plynule, po 0,3 mm. Jednoduchá obsluha a robustní stavba předurčuje pistoli pro nasazení na stavbách a těžkých provozech. Inovovaná verze GD 16s má integrovanou sondu a umožňuje odečítání zdvihu na dipleji stroje. Při svaru zároveň monitoruje hloubku vnoření svorníku do tavné zóny.
Technická specifikace produktu
Svařovací rozsah ( mm )
Ø 3 – 16
Materiál (svorník / plech)
ocel, nerez a žáruvzdorná ocel
Délka svorníků ( mm )
10 – 500, dle příslušenství
Svařovací kabelace ( m / mm2 )
5,0 / 50
Koncovka řídící kabelace
12 ti pólová
Rozměry ( mm )
67 x 172 x 277
Váha ( kg )
1,8
Způsob přivařování
Zdvihový zážeh
Vybavení
ložiskové vedení
- Katalogové číslo: B-80-35-1253-1
Svařovací pistole určená pro přivařování svorníků zdvihovým zážehem. Umožňuje přivařování svorníků a trnů v rozsahu 3 – 19 mm. Typ svorníku dle ČSN EN ISO 13918. Svařovací pistole nabízí automatického vyrovnávání délkových tolerancí. Zdvih je nastavitelný v rozsahu 0 – 4 mm, plynule, po 0,3 mm. Jednoduchá obsluha a robustní stavba předurčuje pistoli pro nasazení na stavbách a těžkých provozech. Inovovaná verze GD 19s má integrovanou sondu a umožňuje odečítání zdvihu na dipleji stroje. Při svaru zároveň monitoruje hloubku vnoření svorníku do tavné zóny.
Technická specifikace produktu
Svařovací rozsah ( mm )
Ø 3 - 19
Materiál (svorník / plech)
ocel, nerez a žáruvzdorná ocel
Délka svorníků ( mm )
10 - 500
Svařovací kabelace ( m / mm2 )
2,0/ 95
Koncovka řídící kabelace
12 ti pólová
Rozměry ( mm )
68 x 180 x 220
Váha ( kg )
1,8
Způsob přivařování
zdvihový zážeh
Vybavení
ložiskové vedení
