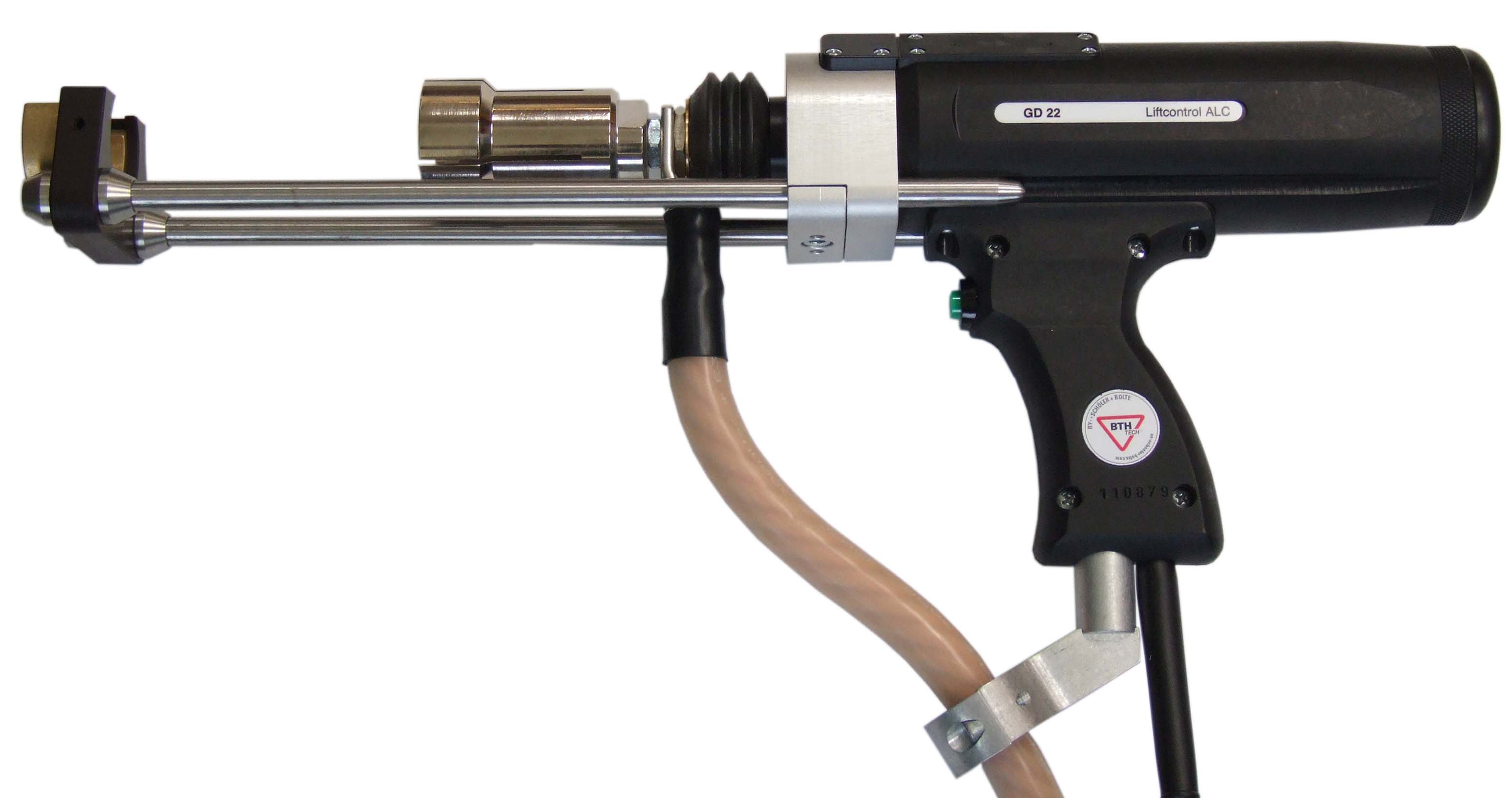

GD-22

GD-22
  • Katalogové číslo: B-80-35-1254
Svařovací pistole určená pro přivařování svorníků zdvihovým zážehem. Umožňuje přivařování v rozsahu 3 – 22 mm.
Typ svorníku dle ČSN EN ISO 13918.
Svařovací pistole nabízí automatického vyrovnávání délkových tolerancí. Zdvih je nastavitelný v rozsahu 0 – 6 mm, stupňovitě po 0,3 mm. Nastavení zdvihu 4 mm a více předurčuje pistoli k přivařování spřahovacích trnů skrz plechy.
Svařovací pistole vybavena olejovým tlumením, které zpomalí rychlost pohybu svorníku do tavné lázně. Pistole je vybavena rovněž ložiskovým vedením.
Jednoduchá obsluha a robustní stavba předurčuje pistoli pro nasazení na stavbách a těžkých provozech.
Svařovací pistole může být vybavena integrovanou sondou, která umožňuje odečítání zdvihu na dipleji stroje. Při svaru zároveň monitoruje hloubku vnoření svorníku do tavné zóny.

Technická specifikace produktu

Svařovací rozsah ( mm ) Ø 3 - 22
Materiál (svorník / plech) ocel, nerez a žáruvzdorná ocel
Délka svorníků ( mm ) 10 - 500
Svařovací kabelace ( m / mm2 ) 2,0/ 95
Koncovka řídící kabelace 12 ti pólová
Rozměry ( mm ) 68 x 180 x 295
Váha ( kg ) 2,45
Způsob přivařování zdvihový zážeh
Vybavení ložiskové vedení
