Technická specifikace produktu
| Svařovací rozsah ( mm ) | Ø 2 – 22 |
| Materiál (svorník / plech) | ocel, nerez a žáruvzdorná ocel |
| Svařovací proud ( A ) | 100 - 2.100 |
| Svařovací čas ( msec ) | 5 - 1500 |
| Vybavení | mikroprocesor, ovládací displej, Power Package, ventilátor |
| Připojení ( V/ Hz ) | 320-495 / 50 |
| Jištění ( A ) | 63 AT |
| Ochranná třída | IP 23 |
| Rozměry ( mm ) | 550 x 850 x 650 |
| Váha ( kg ) | 81 |
PowerPackage
Stroje standartně vybaveny inteligentním systémem k propojení svařovacích
invertorů.

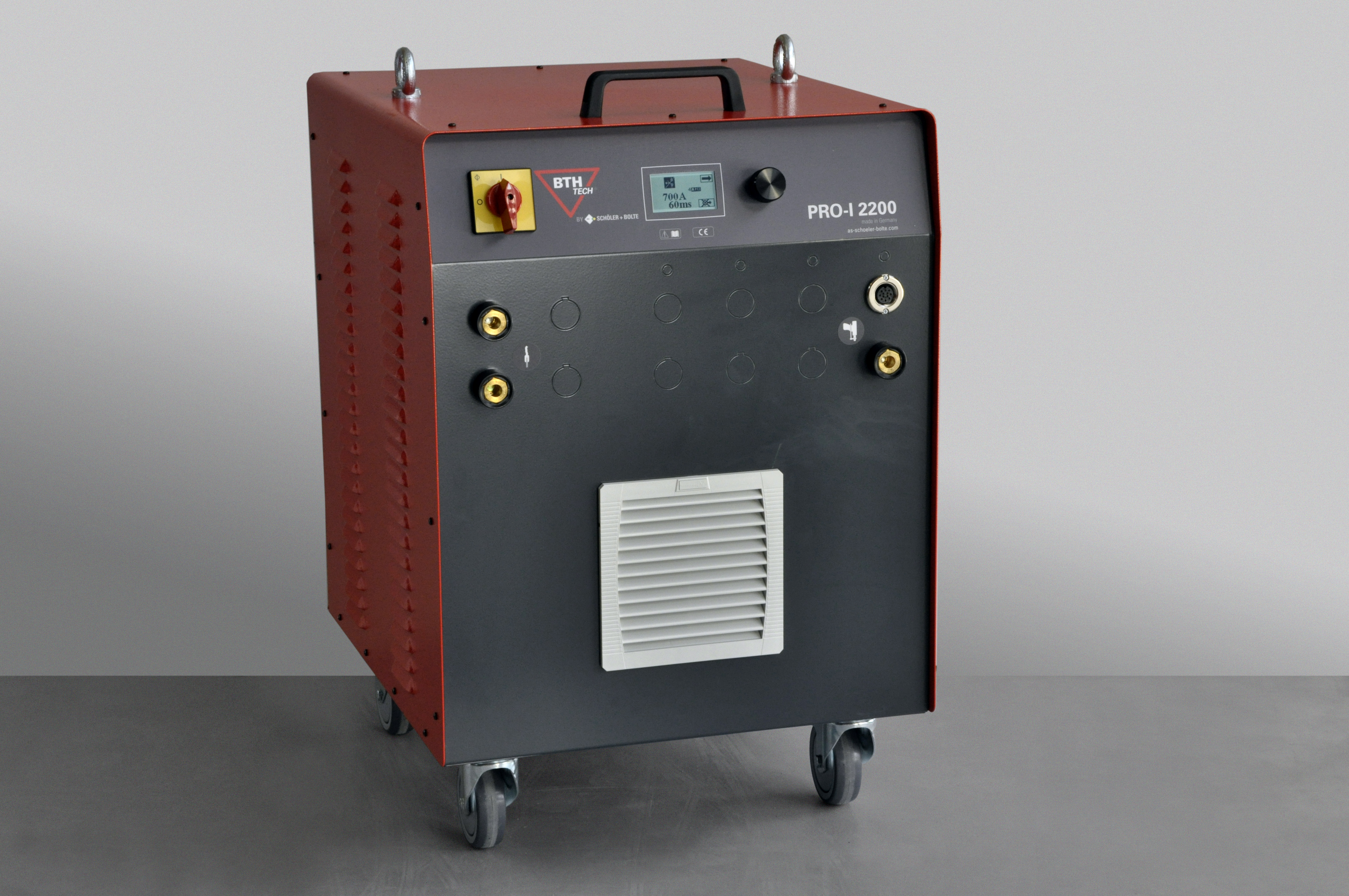

PRO-I 2200/ max. 2.100 A + PRO-I 1300/ max. 1.050 A = 3.000 A
Detaily
- variabilní nastavování svařovacího proudu a času
- konstantní regulace proudu
- jednoduché ovládání pomocí jednotlačítkového ovladače
- všechny funkce a parametry zobrazeny na displeji
- předinstalované svařovací programy ( možno upravit dle potřeby )
- 60 volných paměťových míst pro uživatelské programy
- dokumentace svařovacích parametrů
- hodnoty svařovacího proudu a času, napětí na EO a energie pro každý svar
hodnoty zdvihu a hloubky ponoru svorníku do tavné lázně ( pouze s pistolí GD 25 )
srovnání aktuálních hodnot s referenčními ( nastavitelné )
v případě odchylek od referenčních hodnot zastavení stroje
ukládání posledních deseti svarů do paměti
možnost dovybavit stroj pamětí pro 24500 svarů - ochrana stroje proti nechtěnému přenastavení parametrů PIN kódem
- počítadlo svarů
- příslušenství PRO- SPLIT
provoz až 4 pistolí s rozdílnými parametry
automatické rozpoznání užité pistole
počítadlo svarů pro každou pozici - řízení mikroprocesorem
Standartně je možno přivařovat svorníky a jiné součásti určené pro přivařování zdvihovým zážehem, jako i V kotvy a spřahovací trny. Funkce signalizovány na digitálním displeji. Jejich nastavování se provádí pomocí jednotlačítkového ovladače volbou přednastaveného programu podle zadaného průměru. Integrované vyhodnocování svaru - svařovací proud, čas, napětí na EO, energie, zdvih, hloubka vnoření do tavné lázně a rychlost pohybu, počítadlo svarů a tolerance dosažených hodnot. Se svařovací pistolí opatřenou senzorem kontrola nastavení zdvihu na displeji (není nutno měřit). Řízení a kontrola stroje mikroprocesorem umožňuje pozvolné snižování svařovacího proudu v závěrečné fázi svaru. Pro možnost přivařování s více pistolemi je možné připojit externí zařízení PRO-SPLIT jako příslušenství. Toto zařízení umožňuje automatické rozeznání užité pistole a možnost nastavení jiných hodnot pro každou pistoli. Kombinace se svařovacími pistolemi PHM - 10, PHM - 12, PHM - 161, PHM - 250 a GD 25.
